Методика измерения сопротивления изоляции

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий документ разработан для электротехнического персонала электро-лабораторий, электротехнических участков промышленных объектов, проводящих работы по измерению сопротивления изоляции электрооборудования, проводов и кабелей в действующих и реконструируемых электроустановках для всех потребителей электроэнергии независимо от их ведомственной принадлежности.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем документе используются ссылки на следующие нормативные документы:

Правила технической эксплуатации электроустановок потребителей 1992г .

Правила техники безопасности при эксплуатации электроустановок потребителей 1994г.

Правила устройства электроустановок 1986г.

Нормы испытания электрооборудования и аппаратов электроустановок потребителей 1982г.

Нормы испытания электрооборудования 1978г.

ГОСТ 26567-85. Преобразователи электроэнергии полупроводниковые. Методы испытаний.

ГОСТ 3345-76. Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции.

ГОСТ 3484-88. Трансформаторы силовые. Методы электромагнитных испытаний.

ГОСТ 3484.3-83. Трансформаторы силовые. Методы измерений диэлектрических параметров изоляции.

3. ОПРЕДЕЛЕНИЯ

3.1. В настоящей методике используются термины установленные в ГОСТ 3345-76, ГОСТ 3484.3-83, ГОСТ 3484.1-88, ГОСТ 16504, ГОСТ 23875.

3.2. Распределительное устройство - распределительное устройство генераторного напряжения электростанции или вторичного напряжения понизительной подстанции района (предприятия) к которому присоединены сети района (предприятия).

3.3. Обозначения и сокращения

ВН - обмотки высшего напряжения.

СН - обмотки среднего напряжения

НН - обмотки низкого напряжения.

НН1, НН2 - обмотки низшего напряжения трансформаторов с расщепленной обмоткой.

R15 - пятнадцатисекундное значение сопротивление изоляции в МОм.

R60 -одноминутное значение сопротивление изоляции в МОм.

ПЭЭП - правила эксплуатации электроустановок потребителей

ПТБЭЭП - правила техники безопасности при эксплуатации электроустановок потребителей.

ПУЭ - Правила устройства электроустановок

4. МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

4.1. ИЗМЕРЯЕМЫЕ ПОКАЗАТЕЛИ

Сопротивление изоляции измеряют мегоомметрами (100-2500В) со значениями измеренных показателей в Ом, кОм и МОм.

4.2. СРЕДСТВА ИЗМЕРЕНИЙ

К средствам измерения изоляции относятся мегомметры: ЭСО 202, Ф4100, М4100/1-М4100/5, М4107/1, М4107/2, Ф4101. Ф4102/1, Ф4102/2, BM200/G и другие, выпускаемые отечественными и зарубежными фирмами.

4.3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ

4.3.1. К выполнению измерений сопротивления изоляции допускается обученный электротехнический персонал имеющие удостоверение о проверке знаний и квалификационную группу по электробезопасности не ниже 3-ей, при выполнении измерений в установках до 1000В и не ниже 4-ой, при измерении в установках выше 1000В.

4.3.2. К обработке результатов измерений могут быть допущены лица из электротехнического персонала со средним или высшим специальным образованием.

4.3.3. Анализ результатов измерений должен проводить персонал, занимающийся вопросами изоляции электрооборудования, кабелей и проводов.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. При выполнении измерений сопротивления изоляции, должны быть соблюдены требования безопасности в соответствии ГОСТ 12.3.019.80, ГОСТ 12.2.007-75, "Правилами эксплуатации электроустановок потребителей” и "Правилами техники безопасности при эксплуатации электроустановок потребителей”

5.2. Помещения, используемые для измерения изоляции должны удовлетворять требованиям взрыво и пожарной безопасности по ГОСТ 12.01.004-91.

5.3. Средства измерений должны удовлетворять требованиям безопасности по ГОСТ 22261-82.

5.4. Измерения мегаомметром разрешается выполнять обученым лицам из электротехнического персонала. В установках напряжением выше 1000В измерения производят по наряду два лица, одно из которых должно иметь группу по электробезопасности не ниже IV. Проведение измерений в процессе монтажа или ремонта оговаривается в наряде в строке "Поручается”. В установках напряжением до 1000В измерения выполняют по распоряжению два лица, одно из которых должно иметь группу не ниже III. Исключение составляют испытания, указанные в п. БЗ.7.20.

5.5. Измерение изоляции линии, могущей получить напряжение с двух сторон, разрешается проводить только в том случае, если от ответственного лица электроустановки, которая присоединена к другому концу этой линии, получено сообщение по телефону, с нарочным и т.п. (с обратной проверкой) о том, что линейные разъединители и выключатель отключены и вывешен плакат "Не включать. Работают люди ”.

5.6. Перед началом испытаний необходимо убедиться в отсутствии людей, работающих на той части электроустановки, к которой присоединен испытательный прибор, запретить находящимся вблизи него лицам прикасаться к токоведущим частям и, если нужно, выставить охрану.

5.7. Для контроля состояния изоляции электрических машин в соответствии с методическими указаниями или программами измерения мегомметром на остановленной или вращающейся, но не возбужденной машине могут проводиться оперативным персоналом или по его распоряжению в порядке текущей эксплуатации работниками электролаборатории. Под наблюдением оперативного персонала эти измерения могут выполняться и ремонтным персоналом. Испытания изоляции роторов, якорей и цепей возбуждения может проводить одно лицо с группой по электробезопаснос¬ти не ниже III, испытания изоляции статора — не менее чем два лица, одно из которых должно иметь группу не ниже IV, а второе — не ниже III.

5.8. При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, запрещается. После окончания работы необходимо снять остаточный заряд с проверяемого оборудования посредством его кратковременного заземления. Лицо, производящее снятие остаточного заряда, должно пользоваться диэлектрическими перчатками и стоять на изолированном основании.

5.9. Производство измерений мегомметром запрещается: на одной цепи двухцепных линий напряжением выше 1000В, в то время когда другая цепь находится под напряжением на одноцепной линии, если она идет параллельно с работающей линией напряжением выше 1000 В во время грозы или при ее приближении.

5.10. Измерение сопротивления изоляции мегомметром осуществляется на отключенных токоведущих частях, с которых снят заряд пу¬тем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегомметра. При снятии заземления необходимо пользоваться диэлектрическими перчатками.

6. УСЛОВИЯ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

6.1. Измерения изоляции должны проводиться в нормальных климатических условиях по ГОСТ 15150-85 и при нормальном режиме питающей сети или оговоренных в заводском паспорте - техническом описании на мегаомметры.

6.2. Значение электрического сопротивления изоляции соединительных проводов измерительной схемы должно превышать не менее чем в 20 раз минимально допускаемое значение электрического сопротивления изоляции испытуемого изделия.

6.3. Измерение проводят в помещениях при температуре 25±10°С и относительной влажности воздуха не более 80%, если в стандартах или технических условиях на кабели, провода, шнуры и оборудование не предусмотрены другие условия.

7. ПОДГОТОВКА К ВЫПОЛНЕНИЮ ИЗМЕРЕНИЙ

При подготовке к выполнению измерений сопротивления изоляции проводят следующие операции:

7.1. Проверяют климатические условия в месте измерения сопротивления изоляции с измерением температуры и влажности и соответствие помещеня по взрыво-пожароопасности для подбора, соответствующим условиям, мегомметра.

7.2. Проверяют по внешнему осмотру состояние выбираемого мегомметра, соединительных проводников, работоспособность мегаомметра согласно технического описания на мегомметр.

7.3. Проверяют срок действия госповерки на мегомметр.

7.4. Подготовку измерений образцов кабелей и проводов выполняют согласно ГОСТ 3345-76.

7.5. При выполнении периодических профилактических работ в электроустановках, а также при выполнении работ на реконструируемых объектах в электроустановках, подготовку рабочего места выполняет электротехнический персонал предприятия где выполняется работа согласно правил ПТБЭЭП и ПЭЭП.

8. ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

8.1. Отсчет значений электрического сопротивления изоляции .при измерении проводят по истечении 1 мин с момента приложения измерительного напряжения к образцу, но не более чем через 5 мин, если в стандартах или технических условиях на конкретные кабельные изделия или на другое измеряемое оборудование не предусмотрены другие требования.

Перед повторным измерением все металлические элементы кабельного изделия должны быть заземлены не менее чем за 2 мин.

8.2. Электрическое сопротивление изоляции отдельных жил одножильных кабелей, проводов и шнуров должно быть измерено:

- для изделий без металлической оболочки, экрана и брони - между токопроводящей жилой и металлическим стержнем или ,между жилой и заземлением.

- для изделий с металлической оболочкой, экраном и броней - между токопроводящей жилой и металлической оболочкой или экраном, или броней.

8.3. Электрическое сопротивление изоляции многожильных кабелей, проводов и шнуров должно быть измерено:

- для изделий без металлической оболочки, экрана и брони — между каждой токопроводящей жилой и остальными жилами, соединенными между собой или между каждой токопроводящей жилой и остальными жилами, соединенными между собой и заземлением.

- для изделий с металлической оболочкой, экраном и броней — между каждой токопроводящей жилой и остальными жилами, соединенными между собой и с металлической оболочкой или экраном, или броней.

8.4. При пониженном сопротивлении изоляции кабелей проводов и шнуров отличной от нормативных правил ПУЭ, ПЭЭП, ГОСТ, необходимо выполнить повторные измерения с отсоединением кабелей. проводов и шнуров от зажимов потребителей и разведением токоведущих жил.

8.5. При измерении сопротивления изоляции отдельных образцов кабелей проводов. и шнуров, они должны быть отобраны на строительные длины, намотанные на барабаны или в бухты, или образцы длиной не менее 10 м, исключая длину концевых разделок, если в стандартах или технических условиях на ка¬бели, провода и шнуры не оговорена другая длина. Число строительных длин и образцов для измерения должно быть указано в стандартах или технических условиях на кабели, провода и шнуры.

9. ИЗМЕРЕНИЕ ИЗОЛЯЦИИ ПРЕОБРАЗОВАТЕЛЕЙ

9.1. Измерение электрического сопротивления, изоляции преобразователей проводят в соответствии с требованиями настоящего стандарта, а при воздействии климатических факторов измерение сопротивления изоляции проводят с учетом ГОСТ/16962—71.:

Средства измерений: мегомметры и омметры по ГОСТ 16862-71. Измерение электрического сопротивления изоляции проводят:

- в нормальных климатических условиях испытании

- при верхнем значении температуры окружающей среды после установления в преобразователе теплового равновесия

- при верхнем значении относительной влажности.

Сопротивление изоляции измеряют между:

- электрически не соединенными между собой цепями

- электрическими цепями и корпусом.

В ТУ или конструкторской документации на преобразователи конкретных серий и типов указывают выводы, между которыми должно быть измерено сопротивление и значение постоянного напряжения, при котором проводится это измерение. Если один из выводов или элементов по схеме соединен с корпусом, то эта цепь на время испытаний должна быть разъединена.

При измерении сопротивления изоляции преобразователей должны выполняться следующие условия:

- перед испытаниями преобразователь должен быть отсоединен от внешних питающих ceтей и нагрузки

- входные (выходные) выводы преобразователя, конденсаторы, связанные с силовыми цепями, а также анодные, катодные и выводы управления силовых полупроводниковых приборов должны быть соединены между собой или зашунтированы

- контакты коммутационной аппаратуры силовых цепей должны быть замкнуты или зашунтированы

- электрические цепи, содержащие полупроводниковые приборы и микросхемы, необходимо отключить и, при необходимости, подвергнуть испытаниям отдельно

- напряжение измерительного прибора при измерении сопротивления изоляции в зависимости от номинального (амплитудного) значения напряжения цепи выбирают по табл.4.

При необходимости сопротивление изоляции измеряют при более высоких напряжениях, но не превышающих испытательное напряжение цепи.

Измерение сопротивления изоляции преобразователей, состоящих из нескольких шкафов, допускается проводить отдельно по каждому шкафу.

Если измеряют сопротивление изоляции каждого шкафа и (или) конструктивного узла преобразователя, то значение сопротивления изоляции каждого шкафа и (или) конструктивного узла должно быть указано в ТУ на преобразователи конкретных серий и типов.

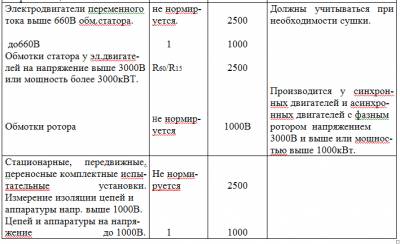

Величины минимально-допустимых сопротивлений изоляции для силовых кабелей, выключателей, выключателей нагрузки, разъединителей, вентильных разрядников. сухих реакторов, измерительных трансформаторов, КРУ 6-10кВ внутренней установки, электродвигателей переменного тока, стационарных, передвижных и комплектные испытательных устройств приведены в таблице 5.

10. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

10.1. Если измерение для кабельных изделий проводилось при температуре, отличающейся от 20°С, а требуемое стандартами или техническими условими на конкретные кабельные изделия, значение электрического сопротивления изоляции нормировано при температуре 20°С, то измеренное значение электрического сопротивления изоляции пересчитывают на температуру 20°С по формуле R20=KRt, где R20 - электрическое сопротивление изоляции при температуре 20°С, МОм

Rt - электрическое сопротивление изоляции при температуре измерения, МОм

К - Коэффициент для приведения электрического сопротивления изоляции к температуре 20°С, значения которого приведены в приложении к настоящему стандарту.

При отсутствии переводных коэффициентов арбитражным методом является измерение электрического сопротивления изоляции при температуре (20±1)°С.

10.2. Пересчет электрического сопротивления изоляции R на длину 1 км должен быть проведен по формуле R=R20*L,

где R20 - электрическое сопротивление изоляции при температуре 20°С, МОм

L - длина испытуемого изделия без учета концевых участков, км.

Коэффициент К приведения электрического сопротивления изоляции к температуре 20°С.

Погрешность величины сопротивления изоляции подсчитывают по рекомендациям указанных в технических описаниях и инструкциях по эксплуатации на мегомметры с учетом внешних влияющих факторов.

11. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Результаты измерений заносятся в протоколы испытания кабелей до и свыше 1000В (см. в приложении), а также в протоколы по профилактическим наладочным работам по устройствам РЗА и электрооборудования.

Протокол измерения сопротивления изоляции наружной пластмассовой оболочки волоконно-оптического кабеля (броня-земля) на элементарном кабельном участке

Приложение N 9 к Инструкции по техническому обслуживанию, восстановлению и ремонту волоконно-оптических линий передачи ОАО "РЖД" с кабелями, проложенными в грунте

Примечания:

1. Температура грунта измеряется на глубине прокладки кабеля не менее 1 м от него.

2. При проведении измерений электрического сопротивления наружного шланга между металлической броней и землей величина электрического сопротивления должна составлять не менее 5 МОм.км.

Если после проведения работ по обнаружению места повреждения шланга и его ремонта сопротивление изоляции шланга составляет менее 5 МОм.км, допускается эксплуатация ВОК при величине сопротивления изоляции шланга не менее 2 МОм.км.

3. Измерение электрического сопротивления наружного шланга должно производиться переносным кабельным прибором по методикам, изложенным в инструкции по эксплуатации этого прибора.

4. При этом погрешность измерения, отнесенная к длине рабочей части шкалы, должна быть не более 2,5%.

Протокол сопротивления изоляции

Когда спецификация заполнена, то можно перейти к листу Сопротивление изоляции для заполнения значений сопротивления

Для снижения вероятности ошибки из-за человеческого фактора, соответствующие ячейки, которые необходимо заполнить, автоматически отмечены цветом, а сами ячейки содержат «+», это условное форматирование, и как только в ячейке окажется число, цвет исчезнет.

Рабочее напряжение автоматически заполнится после обработки спецификации, для однофазной линии. – 220 В, для трехфазной – 380 В.

Рабочее напряжение мегаометра - автоматически проставится после обработки спецификации, для проводов до 16 мм.кв. – 1000 В, для большего сечения – 2500 В.

После создания любого протокола, автоматически проставляется количество страниц в документе. Количество равно: количество листов протокола плюс один (данные приборов, которыми проводились измерения).

После обработки спецификации, Протокол Сопротивление изоляции (НА ПРИМЕРЕ ВЕРХНЯЯ ЧАСТЬ 1-ГО ЛИСТА ЧАСТИЧНО ОБРЕЗАНА)

Автоматически удалились все лишние строки, включая резервные и неопределенные линии, заполнилось «Рабочее напряжение» и «Напряжение мегомметра» для проводов до 16 мм.кв. – 1000 В, для 25 мм.кв. и более – 2500 В.
